各種分野での使用例

各種分野での工業用内視鏡の使用例


真空中での現象を工業用内視鏡で観察

特徴

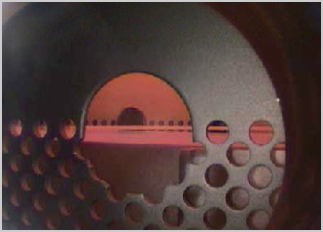

エッチング放電の様子
  • 真空用シースカバーを導入
  • サービスポートから工業用内視鏡を真空装置の指定の場所に設置
  • カールストルツ製のボアスコープにより、真空中内部の様子を観察

  (右図:エッチング放電の様子)






電子部品のBGAはんだ接合部の使用例

BGAはんだ接合部
  • BGA(Ball Grid Array)とは、ICチップをパッケージングする手法の一種で、平面の樹脂のパッケージから小さなボール状の電極が並んでいます。(右図参照)
  • このパッケージの部品を一度はんだ付けしてしまうと、ピンがパッケージによって隠れてしまい、はんだ付けの状態を確認したり、付け直したりすることは困難になります。

    このような時、弊社が扱っている工業用内視鏡によりプリント基板とパッケージ(電子部品)とのはんだ接合部の接合状態を、外側からのみならず内部の奥まで入り、観察することができます。


ボアスコープによるBGAはんだ接合部の観察

ファイバースコープによるBGAはんだ内部接合部の観察

  • 極小径Φ0.35mmのファイバースコープ使用
  • 配列しているはんだボールの内部を奥深く入り込み、観察

    ファイバースコープによるBGAの観察1ファイバースコープによるBGAの観察2ファイバースコープによるBGAの観察3

  • 動画はこちらから




アルミ製シリンダーヘッドフランジのドリル穴部の使用例

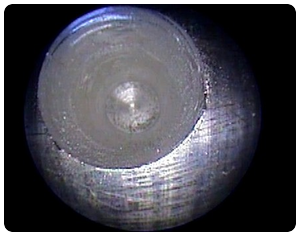

フランジドリル穴部の観察
  • ドリル穴サイズ:Φ6mm-D12.5mm
  • Φ3.8mmのボアスコープ使用
  • 穴あけ加工後のバリの検証

  • 動画はこちらから

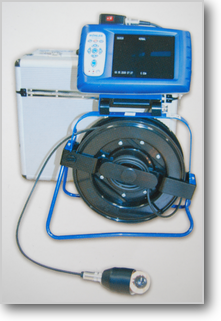

管検査カメラシステム

管検査カメラシステム

   型番:[VIS 2000 PRO 26/51]

  • 長い配管の管内部の検査に有効
    • 小径管や各種配管検査、及びメンテナンス
    • プラント配管の保守管理等

 [ 特 徴 ]

  • ケーブルやカメラの組み合わせが自由
  • 静止画や動画の撮影、記録も可能
  • カメラレンズ稼働




お問い合せ

  • 現在、弊社ではテスト・評価のご希望があれば、専門家を貴社現場へ派遣し、実機を用いたデモ、並びにご相談のサービスを無料で実施しています。


      工業内視鏡に関するお問い合わせはこちらから。  お問合せ
